حلول الغرف النظيفة الدقيقة للتصنيع البصري: كيف تحمي أنظمة الجدران الموحدة خطوط تجميع الأدوات الحساسة

لماذا يتطلب تصنيع الأدوات الدقيقة بيئات غرف نظيفة متفوقة

في عالم تصنيع الأدوات البصرية والدقيقة ، حتى جزيئة واحدة تقيس 0.1 ميكرون يمكن أن تجعل تجميع العدسات التي تكلف آلاف الدولارات عديم الفائدة. وبالنسبة للمتعاقدين الهندسيين ومديري المشاريع الذين يشرفون على هذه المرافق، لا يمكن أن تكون المخاطر أعلى.غرف نظيفة دقيقةإنها ليست مجرد مربع تحديد تنظيمي - إنها تمثل البنية التحتية الأساسية التي تحدد ما إذا كان خط إنتاج عميلك ينتج 99.2٪ أو 87٪ من المنتج القابل للبيع.

التحدي الذي يواجهه المقاولون اليوم متعدد الأوجه. تتطلب عمليات الطلاء البصري بيئات ISO من الفئة 5 ، في حين أن التجميع النهائي للأدوات الجيروسكوبية قد يتطلب ISO من الفئة 4 أو أفضل. غالبا ما تكافح أساليب البناء التقليدية المصنوعة من العصا لتقديم هذه التصنيفات ضمن جداول زمنية للمشروع العدوانية. هذا هو المكانحلول غرف نظيفة وحداتلقد حولت المشهد، وتقدم أنظمة مهندسة مسبقا لتحقيق فصول النظافة المستهدفة في أسابيع بدلا من أشهر.

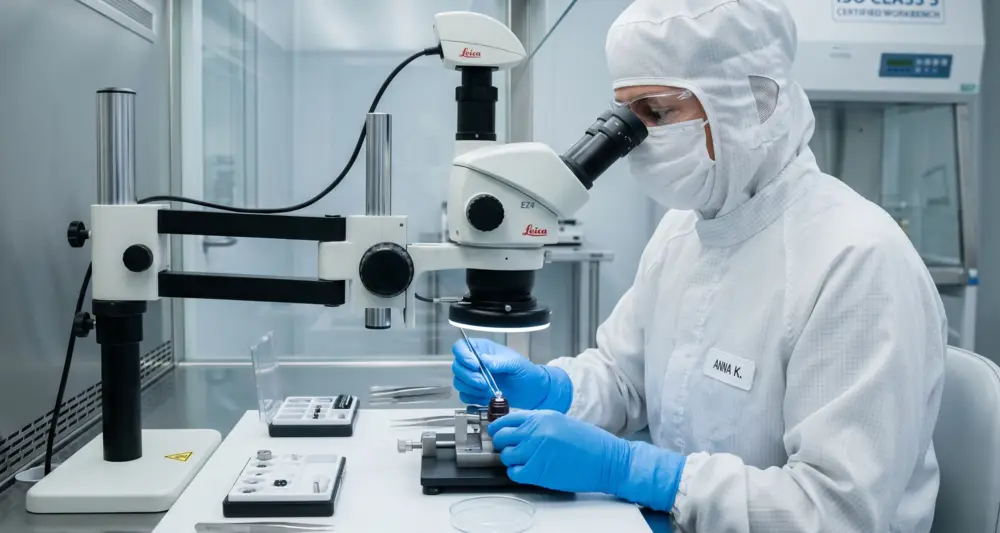

فكر في منشأة الأدوات الدقيقة النموذجية: فهي تضم عمليات متعددة تحت سقف واحد، كل منها مع متطلبات مختلفة لمكافحة التلوث. محطات محاذاة الليزر تحتاج إلى عزل الاهتزاز جنبا إلى جنب مع التحكم في الجسيمات. تتطلب مختبرات التداخل الاستقرار الحراري في حدود 0.1 درجة مئوية. تتطلب خليج تجميع الغرف النظيفة للبصريات الفضائية إدارة التلوث الجسيمي والجزيئي. ويتيح النهج المتكامل للمقاولين إقامة مناطق لهذه البيئات بشكل مستقل، وتوسيع نطاق كل منطقة إلى مواصفاتها الدقيقة دون الإفراط في هندسة المساحات المجاورة.

من وجهة نظر تقديم المشروع ، فإن المزايا مركبة. تصل لوحات الجدران المصنعة في المصنع إلى الموقع مع اختراقات المرافق المسبقة القطع ، والغلاف المتكامل ، والأسطح النهائية التي لا تتطلب طلاء الميدان أو الختم. هذا يقلل من العمالة في الموقع بنسبة 40-60٪ مقارنة بالبناء التقليدي ، وهو عامل حاسم عندما لا يستطيع جدول إنتاج عميلك استيعاب بناء لمدة اثني عشر شهرا.

اختيار نظام لوحة الجدار الصحيح للتطبيقات البصرية والدقيقة

اختيارلوحات جدار الغرف النظيفةتتطلب مرافق الأدوات الدقيقة تقييما دقيقا لعدة معايير أداء تتجاوز احتواء الجسيمات الأساسية. خصائص التفريغ الكهربائي الثابت السطحي، والمقاومة الكيميائية لمواد التنظيف، والتسامحات المسطحة، والاستقرار الأبعاد على المدى الطويل كل عامل في مصفوفة القرار التي يجب على المقاولين ذوي الخبرة التنقل.

بالنسبة لبيئات التصنيع البصري، أصبحت أنظمة لوحات المثبتة بالفلاش مع أجهزة تثبيت مخفية معيار الصناعة. هذهأنظمة جدار وحدات غرفة نظيفةالقضاء على الحافة والشقوق التي تولد الجسيمات حيث يمكن أن يتراكم التلوث. تتميز أفضل الأنظمة بزوايا ذات نصف قطر في تقاطعات الجدار إلى الجدار والجدار إلى السقف ، مما يخلق غلاف مستمر يدعم أنماط تدفق الهواء الضرورية لعمليات ISO من الفئة 4 والفئة 5.

يستحق اختيار المواد الأساسية للوحة اهتمامًا خاصًا في تطبيقات الدقة. توفر لوحات الشطيرة المملوءة بالبولي يوريثان خصائص عزل حراري ممتازة تساعد على الحفاظ على تحاملات درجة الحرارة الضيقة التي تطلبها العمليات البصرية. بالنسبة للمرافق التي تتعامل مع المواد الكيميائية التنظيفية العدوانية أو حيث تكون مقاومة المذيبات ذات أهمية قصوى ، توفر الألواح ذات النواة الفينولية مع طلاء سطحي متخصص الخمول الكيميائي المطلوب دون المساس بالصلابة الهيكلية.

التكامل بينبناء غرف نظيفة وحداتالمبادئ في مرافق الأدوات الدقيقة تمتد أيضا إلى شبكة السقف وواجهة الأرضيات. يجب أن تدعم أنظمة السقف القابلة للمشي وحدات فلتر المروحة HEPA ومركبات الإضاءة وقطرات المرافق مع الحفاظ على سلسلة الضغط بين المناطق المجاورة. وينبغي للمقاولين تحديد لوحات مع تصنيفات الحمل التي تستوعب إضافات المعدات المستقبلية دون الحاجة إلى تعزيز هيكلي - وهو رؤية توفر للعملاء نفقات رأسمالية كبيرة أثناء توسيع المرافق.

تجدر الإشارة إلى أقسام الجدران الزجاجية بشكل خاص في غرف تنظيف الأدوات الدقيقة. تسمح لوحات الرؤية ذات الارتفاع الكامل للمشرفين بمراقبة العمليات دون الدخول إلى البيئة الخاضعة للسيطرة ، مما يقلل من التلوث الناتج عن حركة المرور. تتكامل أنظمة تقسيم الزجاج المتكاملة الحديثة بسلاسة مع لوحات الجدران الغامضة ، والحفاظ على أسطح التسريب المتطابقة وأداء الطقم في نقاط الانتقال.

تخطيط المشروع واعتبارات الأداء على المدى الطويل

يبدأ التسليم الناجح لغرف تنظيف الأدوات الدقيقة قبل تركيب اللوحة بكثير. يعرف المقاولون ذوو الخبرة أن مرحلة التصميم يجب أن تؤخذ في الاعتبار تخطيطات معدات العملية وتوجيه المرافق وأنماط تدفق الموظفين وبروتوكولات نقل المواد. إشراك شخص مؤهلصانع لوحة غرفة نظيفةخلال التصميم المخططي يضمن أن أبعاد اللوحة ومواقع الأبواب ومواقع المرور تتوافق مع متطلبات سير العمل التصنيعي بدلاً من إجبار مهندسي العمليات على التكيف مع القيود المعمارية التعسفية.

وينبغي أن يؤخذ تخطيط الميزانية لغرف نظيفة دقيقة وحدات في الحسبان التكلفة الإجمالية للملكية بدلا من التركيب الأولي وحده. أنظمة لوحات عالية الجودة من مصنعين راسخين تحمل عمر خدمة تتجاوز عشرين عاما مع الحد الأدنى من الصيانة. قارن هذا مع بناء لوحات الجبس التقليدية ، والتي تتطلب عادة إعادة تصفية السطح كل خمس إلى سبع سنوات وتولد جسيمات كبيرة أثناء أعمال التجديد التي يمكن أن تلوث مناطق الإنتاج المجاورة.

بروتوكولات الصيانة لجدران الغرف النظيفة الموحدة في التطبيقات الدقيقة بسيطة ولكن يجب اتباعها باستمرار. التفتيش الفصلي لسلامة الطقم، والتحقق السنوي من مسطحة اللوحة باستخدام مستويات الليزر، والاستبدال الفوري لأي لوحة تظهر تلف السطح أو إزالة التصنيف سيحافظ على تصنيف الغرفة النظيفة طوال عمر تشغيل المنشأة. تسمح معظم الأنظمة المكونة من وحدات باستبدال لوحات فردية دون إزعاج الأقسام المجاورة - وهي ميزة حاسمة للمرافق التي لا تستطيع تحمل تكاليف إغلاق الإنتاج لأنشطة الصيانة.

بالنسبة للمقاولين الذين يقيمون سلسلة توريد لوحات الغرف النظيفة الخاصة بهم ، فإن الشراكة مع الشركات المصنعة التي توفر دعم هندسي شامل ، والرسومات المتوافقة مع BIM ، والإشراف على التثبيت في الموقع تقلل بشكل كبير من مخاطر المشروع. يحتفظ أفضل الموردين ببرامج المخزون التي تمكن من الاستجابة السريعة لأوامر التغيير ومتطلبات التوسع المستقبلية ، مما يضمن تطابق لون اللوحة والنسيج واتساق الأبعاد عبر مراحل التثبيت المفصولة أشهر أو سنوات.

لا يزال قطاع الأدوات الدقيقة ينمو مع تسارع الطلب على البصريات المتقدمة والأجهزة الطبية وأجهزة استشعار الطيران. المقاولون الذين يتقنون تسليم غرف نظيفة وحدات لهذه التطبيقات المطلوبة يضعون أنفسهم لتدفق المشروع المستمر في سوق حيث الكفاءة التقنية والتنفيذ الموثوق بها أمر التسعير المتميز. الاستثمار في فهم أنظمة الألواح ومبادئ مكافحة التلوث ومتطلبات العمليات الخاصة بالعميل يدفع أرباحًا عبر كل مشروع لاحق في هذا القطاع المتخصص ولكن المثمر للغاية.
